Ledninger – sådan vælger du rigtigt til elarbejdet

Ledninger er rygraden i enhver elektrisk installation – fra en simpel lampesnor til robuste kabler i værksted og have. I kategorien “Byggeri og værktøj > VVS og el > Elektriske komponenter > Ledninger” finder du alt fra fleksible apparatkabler til halogenfri installationskabler. Som DIY’er må du gerne udskifte ledninger på lamper og apparater, men faste installationer i boligen skal udføres af en autoriseret elinstallatør. Det rigtige valg handler om sikkerhed, levetid og at undgå irriterende fejl som spændingsfald og overophedning.

Forstå de mest almindelige typer

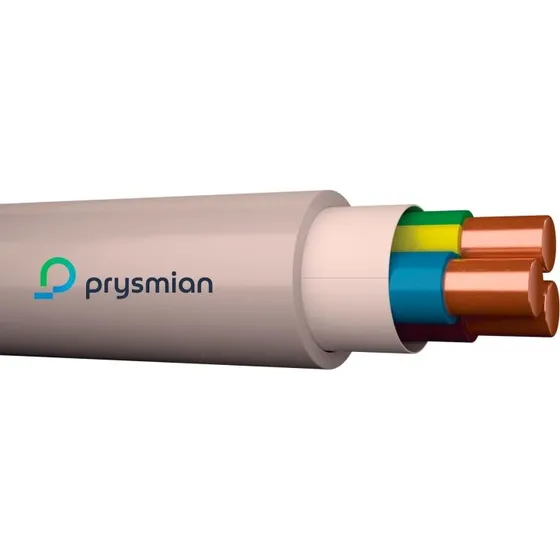

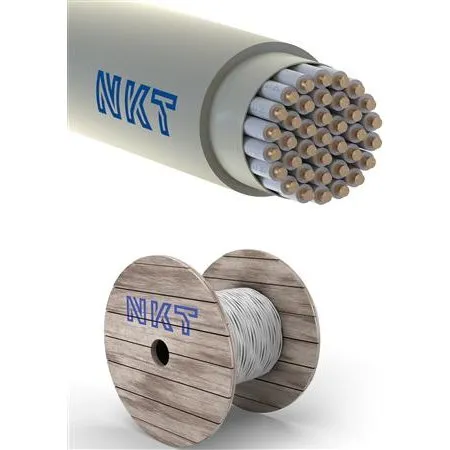

• Installationskabel (fast installation): Til faste installationer i væg/loft/rør. Findes som halogenfri (fx PFXP/NOIKLX) eller standard PEX/PVC (fx N1XV). Bruges til stikkontakter, gruppetavler m.m. Kræver autoriseret installatør.
• Apparatkabel/lampesnor: Fleksible ledninger til lamper, småapparater og forlængerledninger. Typiske betegnelser er H03VV-F/H05VV-F (PVC) indendørs. Tværsnit ofte 2×0,75 mm² (uden jord) eller 3×1,0–1,5 mm² (med jord).
• Gummikabel til udendørs/robust brug: H07RN-F (neopren/gummi) tåler kulde, sol, fugt og mekanisk slid. Ideel til haveværktøj, byggestrøm og værksted.
• Halogenfri kabler (LSZH): Afgiver minimal røg og korrosive gasser ved brand. Relevante i boliger, institutioner og lukkede rum. Kig efter CPR-klassificering (fx Dca, Cca).
• Skærmede signalkabler: Til støjfølsom styring, lyd og sensorer. Skærmen reducerer elektromagnetisk støj i støjfyldte miljøer (motorer, svejsere).
• Lavspænding/12 V (auto/marine): Tyndvægget bilkabel i kobber med høj temperaturtålelighed (typisk 105 °C). Brug passende sikring tæt på strømkilden.

Nøglekriterier når du sammenligner

• Spændings- og temperaturklassning: Ledninger er mærket fx 300/500 V eller 450/750 V samt maks. driftstemperatur (70 °C, 90 °C). Vælg efter anvendelsesmiljøet – udendørs/varme omgivelser kræver typisk højere klassning.
• Leder og opbygning: Ren kobber leder bedst og holder til mekanisk påvirkning. Undgå CCA (copper-clad aluminium), som giver højere modstand og dårligere holdbarhed. Massiv leder (klasse 1) bruges i faste installationer; fleksibel flertrådet (klasse 5) til apparat- og forlængerledninger.
• Tværsnit og strømkapacitet: Vælg tværsnit efter strøm og længde. Tommelfinger: 1,5 mm² til 10 A (lys), 2,5 mm² til 13–16 A (stikkontakter) i normale forhold. Lange stræk og høj belastning kan kræve større tværsnit for at minimere spændingsfald.
• Miljø og robusthed: Udendørs brug kræver UV- og fugtbestandighed (H07RN-F er en klassiker). I værksteder med olie/kemi skal kappen være olie- og slidbestandig. Tjek fabrikantens specifikationer fremfor at antage, at “sort kabel” er udendørsegnet.
• Brandsikkerhed (CPR): Til faste installationer angiver CPR-klassificeringen (Eca–B2ca) brandegenskaber. Jo bedre klasse, jo sikrere ift. brandspredning og røg. Halogenfri kabler reducerer giftig røg i en brand.
• Farvekoder: I AC-installationer er blå = nul, gul/grøn = beskyttelsesleder (jord), fase typisk brun (enkeltfase) eller brun/sort/grå (3-fase). Overhold farverne – det øger sikkerheden for den næste, der åbner dåsen.

Praktiske råd fra værkstedet

• Planlæg længde og rute: Mål hellere én gang for meget. Læg 10–15 % ekstra til for tilslutning og pæn aflastning. For skarpe buk kan skade leder og kappe – hold mindst 4–10× kabeldiameter som bøjningsradius.
• Minimér spændingsfald: Lange forlængerledninger til fx kompressor eller højtryksrenser? Gå op i tværsnit (3×2,5 mm²) for at undgå tab af moment/varme i motoren.
• Korrekte samlinger: Brug godkendte klemmer (fx fjederklemmer) til faste ledninger og endehylser på fleksible ledere, så skrueterminaler får ordentligt greb. Undgå “sukkerbider” i vibrerende miljøer.
• Aflastning og træk: Ledninger må ikke bære mekanisk belastning ved stik/tilslutning. Brug kabelaflastning og klammer i den rigtige størrelse – for hårdt klemte klammer skader kappen.
• Udendørs tilslutning: Kombinér udendørskabel (H07RN-F) med stik og dåser, der er egnede til formålet. Selve ledningen har ingen IP-klasse – tæthed handler om tilbehøret.
• Bil og 12 V: Dimensionér efter strøm, ikke spænding. En 600 W inverter ved 12 V trækker ~50 A – det kræver groft kabel (min. 16 mm²) og sikring tæt ved batteriet. Brug kabelsko og krympeflex.

Hvad skal du være opmærksom på (lov og sikkerhed)

• Autorisation: Faste installationer i boligen (kabler i væg/loft, tavlearbejde) skal udføres af autoriseret elinstallatør. Du må typisk selv udskifte lampeledninger og lave løse forlængerledninger.
• Godkendelser og mærkning: Kig efter CE og relevante EN/HD-standarder (fx EN 50525-serien). Kablets kappe bør være tydeligt mærket med type, spændingsklasse, lederareal og fabrikant.
• Kvalitet frem for no-name: En god kobberleder, jævn isolation og korrekte dimensioner betaler sig i driftssikkerhed. Billige kabler kan have tyndere kobber og dårlig kappe.
• Dokumentation: Gem datablad og CPR-klasse for installationskabler – det kan blive efterspurgt ved renovering, forsikring eller salg.

Eksempler: vælg rigtigt første gang

• Ny lampesnor indendørs: H05VV-F 2×0,75 mm² til lampen uden jord. Har lampen metalhus og jordstuds, vælg 3-leder (med gul/grøn).
• Forlængerledning udendørs: H07RN-F 3×1,5 mm² med udendørsstik. Til kraftige haveredskaber eller lange længder kan 3×2,5 mm² være bedre.
• Stikkontakt i boligen (fast installation): 3×2,5 mm² installationskabel (fx PFXP/halogenfri eller N1XV) – arbejdet udføres af autoriseret installatør.
• 12 V til ekstraudstyr i bilen: Tyndvægget bilkabel 2,5–6 mm² afhængigt af strømforbrug. Husk sikring ved batteriet og mekanisk beskyttelse i fleksrør.

Sammenfatning: de vigtigste punkter

• Match ledningstypen til opgaven: installation, apparat eller udendørs robust brug.
• Vælg korrekt tværsnit efter strøm og længde for at undgå spændingsfald og varme.
• Prioritér kobber og dokumenterede godkendelser; undgå CCA til strømførende formål.
• Tænk miljø: UV, olie, fugt – og vælg halogenfri/bedre CPR-klasse ved faste installationer.
• Overhold farvekoder og lav sikre samlinger med aflastning og endehylser.
• Lad autoriserede tage sig af faste installationer – så er både sikkerhed og forsikring i orden.
