Motorbeskyttelse

Den komplette guide til motorbeskyttelse: Beskyt dine elektriske installationer

Når du arbejder med elektriske komponenter og motorstyring, er det let at fokusere på selve motoren eller den styring, der får den til at køre. Men der findes en kritisk komponent, som ofte overses, indtil skaden er sket: motorbeskyttelsen. Motorbeskyttelse er din forsikring mod dyre nedbrud, brandfare og ødelagt udstyr. Uanset om du er professionel installatør eller arbejder med mere komplekse tekniske installationer, er forståelsen for de rette beskyttelsesmekanismer afgørende for driftssikkerheden.

I denne guide hjælper vi dig med at navigere i de tekniske nuancer, så du kan vælge den komponent, der passer præcis til dit behov, og som sikrer, at din motor ikke bliver offer for overbelastning eller faseudfald.

Hvad er motorbeskyttelse egentlig?

Kort fortalt er motorbeskyttelse de komponenter, der overvåger strømforbruget og de elektriske parametre i en motor. Formålet er at afbryde strømmen, før en fejl (som f.eks. en kortslutning, overbelastning eller en mekanisk blokering) når at gøre uoprettelig skade på motorens viklinger. En motor, der kører med for høj strømstyrhed over længere tid, vil blive overophedet, hvilket i værste fald kan føre til brand eller en total kortslutning.

Forskellige typer af motorbeskyttelse

Valget af beskyttelse afhænger af din specifikke applikation og det elektriske setup. Her er de mest almindelige typer, du vil støde på:

• Motorbeskyttelsesrelæer: Disse er meget alsidige. De overvåger ikke kun strømstyrken, men kan også detektere fejl som faseudfald, fasevending eller asymmetri i strømmen. De er ideelle, når du har brug for en intelligent løsning, der kan kommunikere med en motorstyring.
• Termiske relæer (Bimetal-relæer): Disse fungerer ved hjælp af varmeudvidelse. Når strømmen bliver for høj, opvarmes et bimetal-element, som mekanisk udløser en afbryder. De er klassiske, driftssikre og ofte en økonomisk fordelagtig løsning til standardapplikationer.

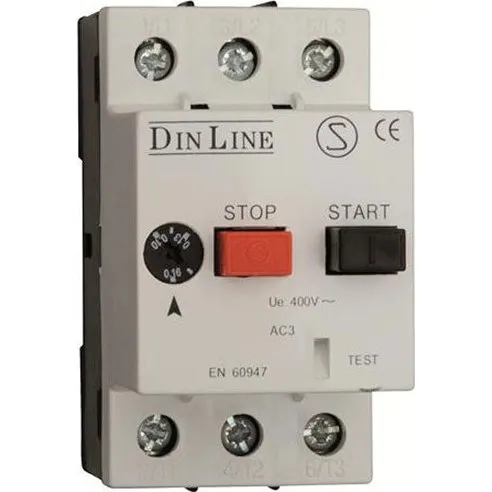

• Motorstartere med indbygget beskyttelse: For mange er den nemmeste løsning en kombineret enhed, hvor både kontaktor og motorbeskyttelse er integreret i én komponent. Dette sparer plads i el-tavlen og forenkler installationen.
• Elektroniske motorbeskyttere: De mest avancerede løsninger, der bruger mikroprocessorer til at måle præcise værdier. De tilbyder ofte højere præcision og kan indstilles til meget specifikke motorprofiler.

Vigtige købskriterier: Det skal du kigge efter

Når du står med valget mellem forskellige modeller, bør du ikke blot kigge på prisen. For at træffe det rigtige valg, skal du vurdere følgende tekniske parametre:

1. Strømstyrke og indstillingsområde: Dette er det absolut vigtigste punkt. Beskyttelsen skal kunne indstilles, så den matcher motorens nominelle strømstyrke (I_n). Hvis indstillingsområdet er for bredt, beskytter den måske ikke fint nok; er det for snævert, vil den udløse unødigt ved normale startstrømme.

2. Beskyttelsesfunktioner: Overvej om du blot har brug for beskyttelse mod overbelastning, eller om du også har brug for beskyttelse mod fasefejl. I tre-fasede systemer er faseudfald (hvor én fase dør) en af de hyppigste årsager til motorsvigt, da motoren forsøger at kompensere ved at trække mere strøm gennem de resterende faser.

3. Monteringsform og pladsforbrug: I moderne el-tavler er pladsen ofte trang. Tjek om komponenten er beregnet til DIN-skinne montering, og hvor mange "moduler" den optager. En kompakt løsning kan spare dig for dyre ombygninger af dit eksisterende setup.

4. Respons-tid og præcision: Nogle relæer er hurtigere end andre. Ved kritiske processer, hvor et stop skal ske øjeblikkeligt for at undgå skader på maskineriet, er en hurtig og præcis elektronisk beskyttelse ofte pengene værd.

Ekspertens tips: Undgå de klassiske fejl

Som erfaren rådgiver ser jeg ofte de samme fejl blive begået. Her er et par ting, du kan bruge til at sikre dig selv:

• Husk startstrømmen: En motor trækker væsentligt mere strøm i det øjeblik, den starter, end når den kører stabilt. Sørg for, at din motorbeskyttelse er designet til at håndtere disse korte "spidser" uden at udløse fejlagtigt (kaldet "nuisance tripping").
• Tjek miljøet: Skal komponenten sidde i et fugtigt miljø eller et område med høje temperaturer? Temperatur påvirker de termiske relæers præcision. Hvis tavlen bliver meget varm, kan det påvirke udløserpunktet, så du bør vælge en komponent med temperaturkompensation eller placere den i et ventileret miljø.
• Dokumentation er din ven: Køb altid komponenter, hvor indstillingsværdierne er lette at aflæe og dokumentere. Det gør det langt lettere ved fremtidig fejlfinding eller ved lovpligtige eftersyn.

Opsummering af dine vigtigste fokuspunkter

For at sikre den bedste investering i din motorbeskyttelse, bør du fokusere på disse tre søjler:

• Match din motor: Sørg for, at indstillingsområdet for strøm passer præcis til motorens specifikationer.
• Vælg funktionalitet efter behov: Overvej om faseovervågning er nødvendig for din specifikke installation.
• Tænk på installationen: Vær opmærksom på pladsforbrug i tavlen og de miljømæssige forhold (temperatur/fugt).
