Controller-kort: Købsguide til udvidelse af din pc

Controller-kort er udvidelseskort, der giver din pc flere eller bedre tilslutninger – typisk til lager, USB, Thunderbolt eller specialiserede protokoller. I kategorien “Computere og software > Computerkomponenter > Controller kort” finder du især løsninger til flere harddiske/SSD’er, hurtigere eksterne porte og professionel tilslutning i arbejdsstationer og NAS-servere. Her får du en praktisk guide til at vælge rigtigt første gang.

Hvad er et controller-kort?

Et controller-kort sidder i et PCIe-slot på bundkortet og styrer en bestemt type forbindelse, som bundkortet ikke selv har nok af eller slet ikke understøtter. Det kan være:

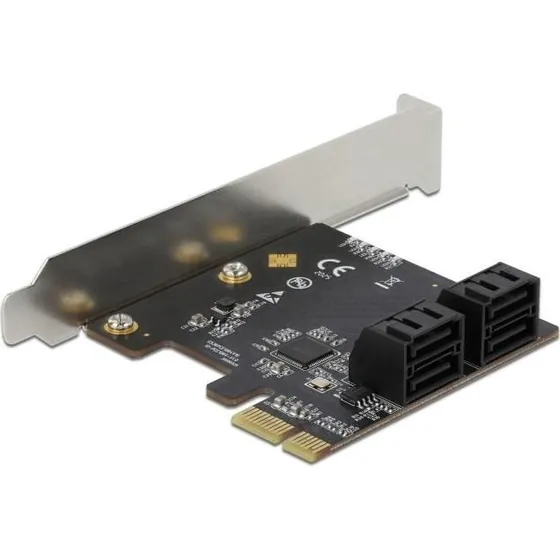

• Flere SATA/SAS-porte til harddiske og SSD’er
• NVMe-udvidelse til flere M.2/U.2-diske via PCIe
• USB 3.2/USB4-porte med højere effekt og hastighed
• Thunderbolt-tilslutning til docking, skærme og eksterne drev
• Mere niche: Fibre Channel, ældre SCSI eller FireWire til specialudstyr

De mest almindelige typer og anvendelser

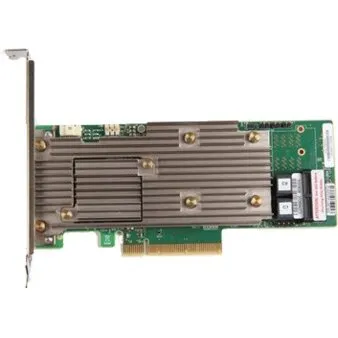

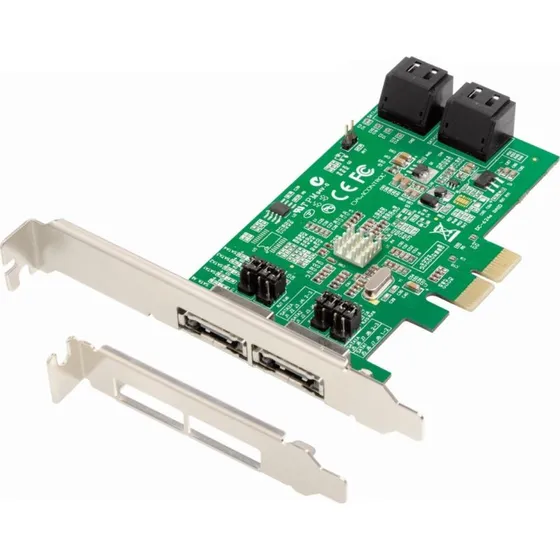

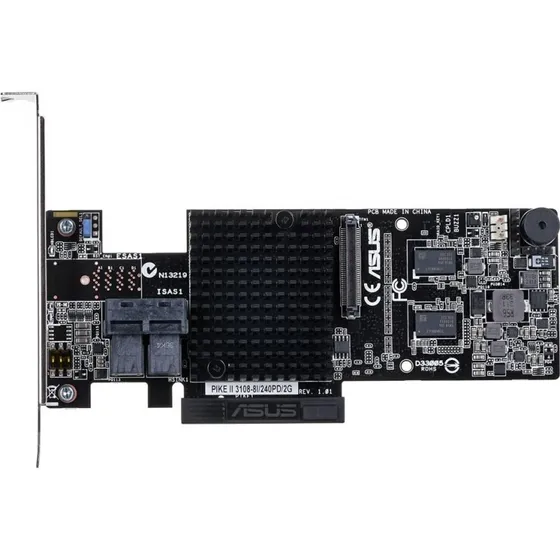

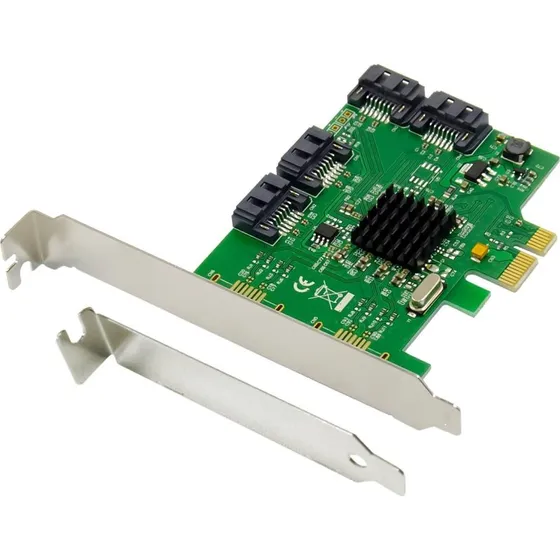

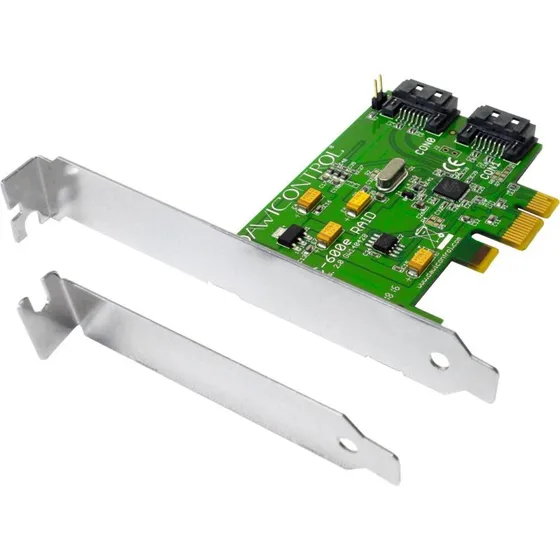

• SATA/SAS HBA og RAID-kort: Ideelt til NAS og servere. HBA i “IT-mode” giver direkte adgang til diske (godt til ZFS/TrueNAS). Hardware-RAID (IR-mode) tilbyder RAID 0/1/5/6/10, ofte med cache og batteri/supercap for sikkerhed.

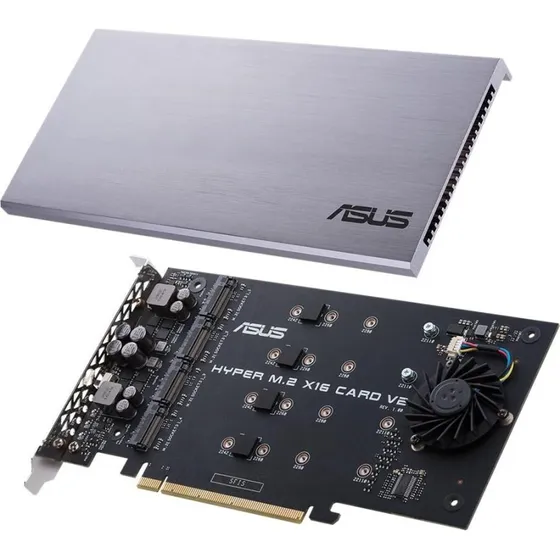

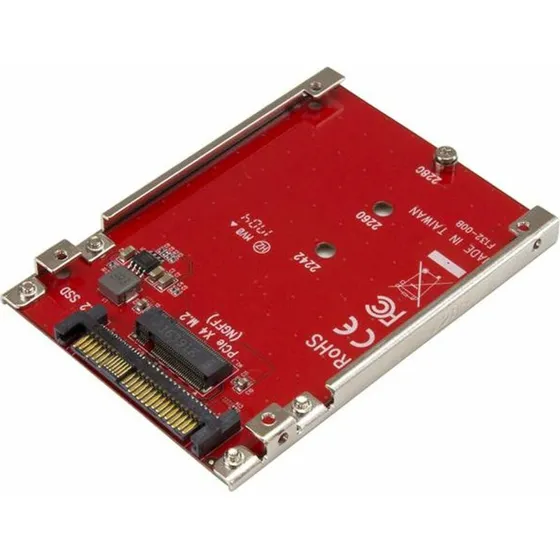

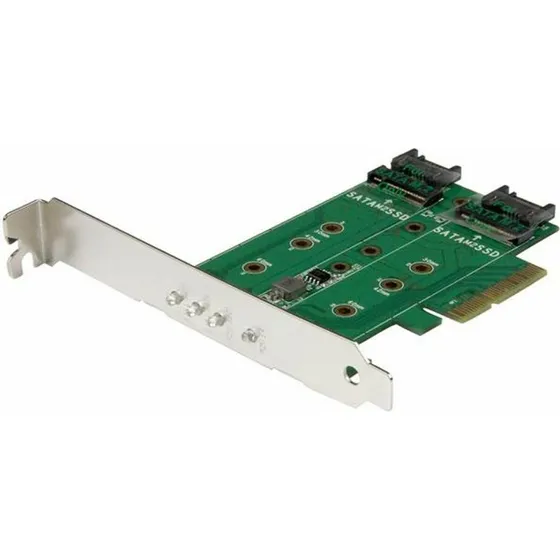

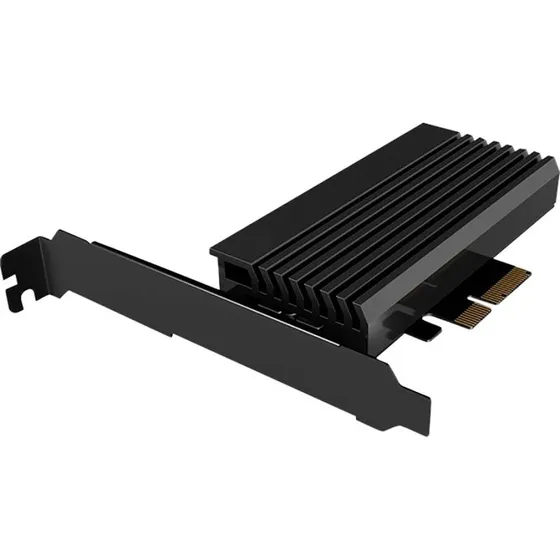

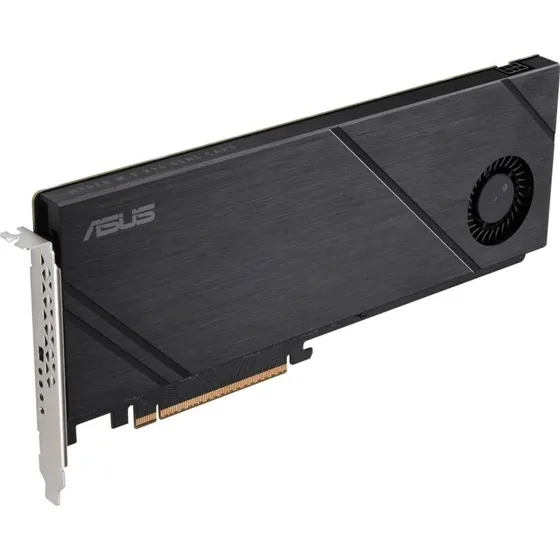

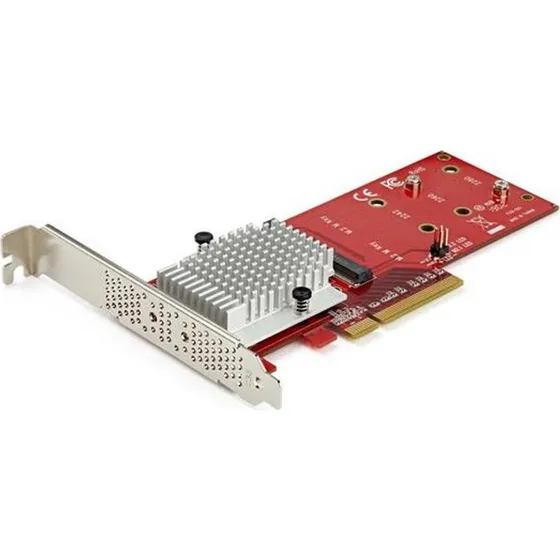

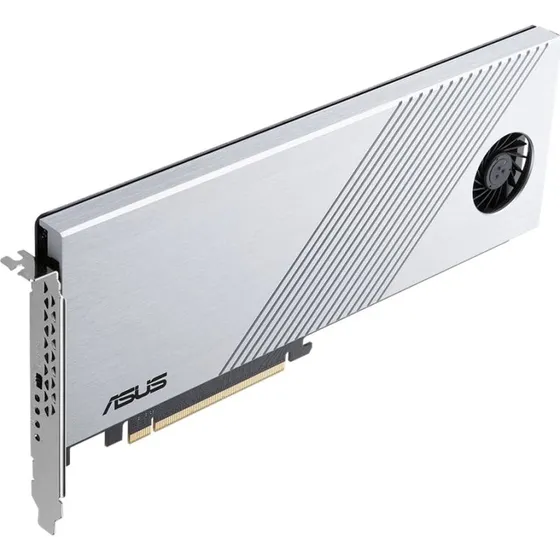

• NVMe-udvidere: Enkelt- eller multiport-kort til M.2/U.2/U.3. Nogle bruger PCIe-switch (PLX) for at fordele flere NVMe-diske på én slot. Kræver ofte bundkort med PCIe-bifurkation for fuld hastighed, hvis der ikke er indbygget switch.

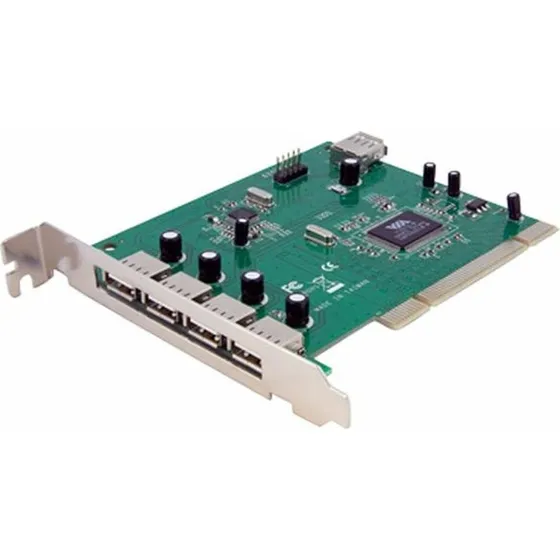

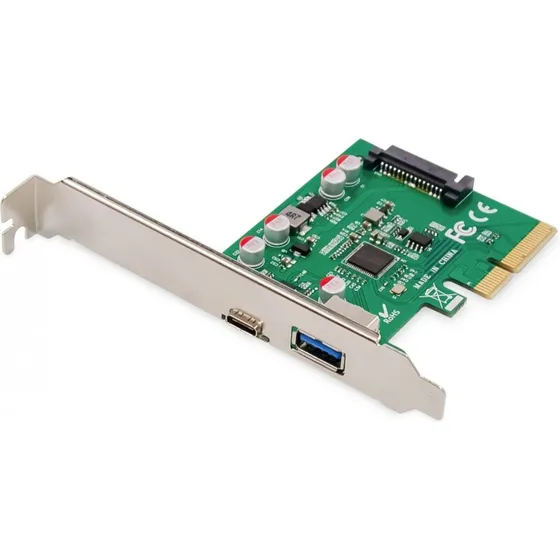

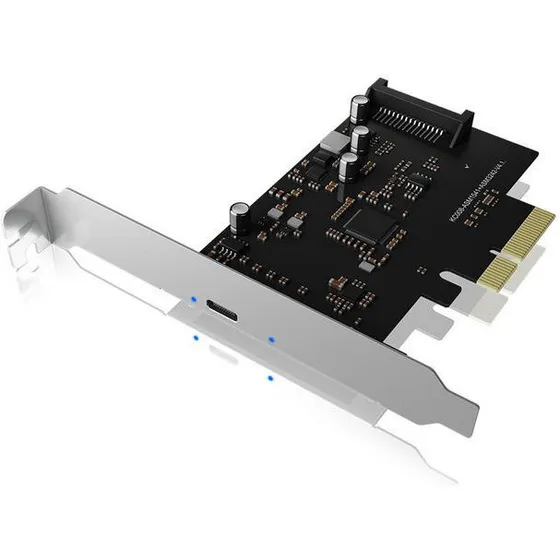

• USB-controller: Tilføjer flere USB 3.2 Gen 1/Gen 2/Gen 2x2-porte. Gå efter kort med ekstra strøm via SATA/Molex for stabilitet ved mange enheder.

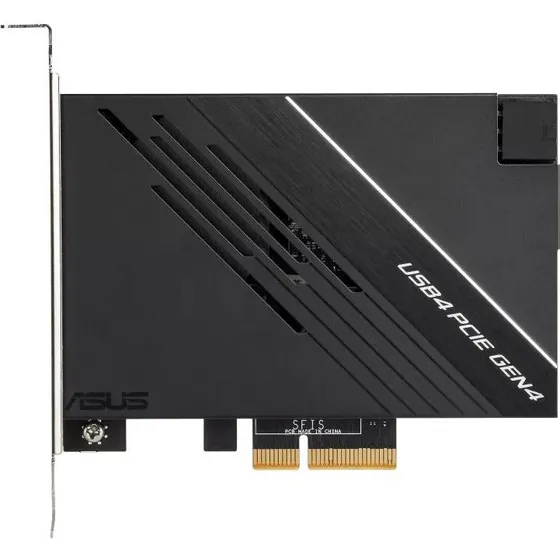

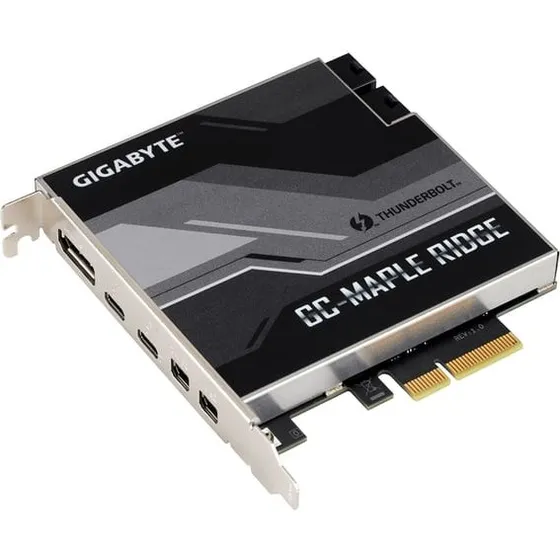

• Thunderbolt-add-in: Giver Thunderbolt 3/4 på kompatible bundkort. Kræver som regel en TB-header på bundkortet og DisplayPort-ind via kabel til video-output over TB.

Vigtige købskriterier

• PCIe-version og baner: Tjek om kortet er x1, x4, x8 eller x16, og om det matcher din slot. PCIe 3.0 x4 giver op til ca. 3,9 GB/s, PCIe 4.0 x4 ca. 7,9 GB/s, PCIe 5.0 x4 ca. 15,8 GB/s. Har du flere NVMe-diske på ét kort, kræver det tilsvarende flere baner eller en integreret switch.

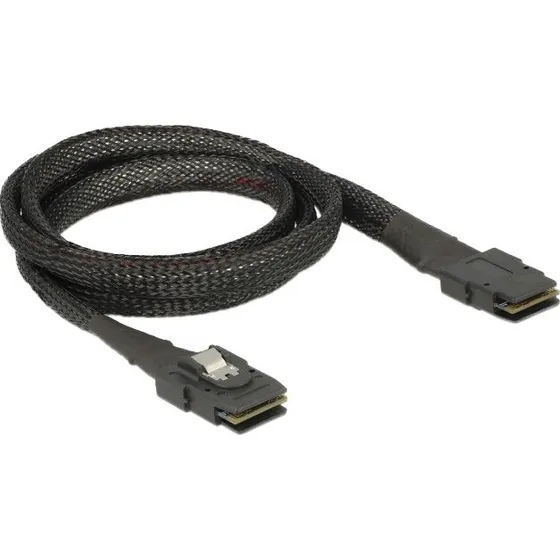

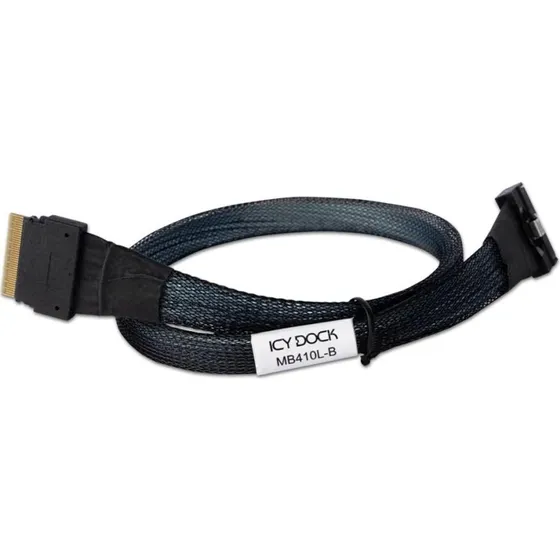

• Porttyper og stik: Lagerkort bruger ofte Mini-SAS/SFF-stik (f.eks. SFF-8087, SFF-8643, SFF-8654) eller OCuLink til NVMe. Vær sikker på, at du vælger rette “forward” vs. “reverse” breakout-kabler og kompatible backplanes.
• Ydelse og cache: Til RAID kan cache (med BBU/supercap) forbedre skriveydelse og datasikkerhed. Til rene SSD-opsætninger er HBA uden RAID ofte bedre for at bevare TRIM og undgå flaskehalse.
• Kompatibilitet og drivere: Tjek OS-understøttelse (Windows, Linux, VMware ESXi, FreeBSD). Broadcom/LSI- og Adaptec-kontrollere er udbredte i servere, mens ASMedia og Renesas er typiske på USB.
• Boot-støtte: Vil du boote fra en disk på controlleren, kræver det Option ROM/UEFI-driver på kortet og aktivering i BIOS.
• Fysisk formfaktor: Fuld- vs. low-profile bracket, køleprofil og plads til heatsinks/M.2-kølere. Små kabinetter kræver ofte low-profile og god luftstrøm.

Kompatibilitet og installation

Controller-kort bruger CPU’ens eller chipset’ets PCIe-baner. På mange bundkort deles baner mellem GPU, M.2-sokler og x4/x8-slots. Tjek manualen for lane-deling, så du ikke uforvarende halverer GPU- eller M.2-hastighed. Til multi-NVMe-kort skal du sikre PCIe-bifurkation (x8→4x x2 eller x16→4x x4) i BIOS, medmindre kortet har egen switch.

Thunderbolt-kort kræver typisk en proprietær TB-header – uden den får du ofte kun begrænset funktion. Husk også DisplayPort-gennemføring, hvis du vil køre skærme over TB. For USB-kort: tilslut altid den ekstra strømledning, hvis kortet tilbyder det, især ved flere busdrevne enheder.

Ydelse, stabilitet og køling

• Thermals: NVMe-kort med 2-4 SSD’er kan blive varme. Vælg modeller med ordentlig heatsink og sørg for luftstrøm mellem GPU og controller-kort.
• Strøm: USB 3.2 kræver op til 900 mA pr. port; mange kort leverer dette kun stabilt med SATA/Molex-strøm. Til eksterne 3,5” diske er self-powered hubs eller PSU i kabinettet at foretrække.
• Firmware: Opdater firmware på HBA/RAID-kort for stabilitet og kompatibilitet. LSI/Broadcom-kort kan flashes til IT-mode for passtrough – populært til ZFS.
• Kabler og backplanes: Brug kvalitetskabel i den rigtige standard. Bland ikke SAS-only backplanes med SATA-diske uden kompatibilitetskontrol.

Praktiske råd og typiske faldgruber

• Brugsscenarie først: Til hjemmenas med ZFS er et enkelt HBA (f.eks. LSI 9211/9300-8i) i IT-mode ofte bedste og billigste løsning. Til hardware-RAID med høj IOPS kan Areca/Adaptec med cache og supercap give mening.
• TRIM/UNMAP: Mange hardware-RAID-kort passerer ikke TRIM videre til SSD’er. Overvej HBA + software-RAID hvis du satser på SSD-levetid og performance.
• Lane-budget: Et PCIe 3.0 x4 NVMe-kort kan begrænse 4 hurtige SSD’er markant. Skal alle køre fuld hastighed, så gå efter PCIe 4.0/5.0 eller kort med integreret switch.
• Thunderbolt-kompatibilitet: Ikke alle bundkort uden TB-header kan aktiveres fuldt. Tjek producentens QVL-liste for kompatible add-in-kort.
• Ekstern vs. intern: Nogle SAS/RAID-kort har eksterne Mini-SAS-porte (SFF-8644). Vælg rigtigt ift. om du kobler kabinetter udenfor pc’en.
• Lav profil og plads: Small form factor kræver low-profile bracket og lav højde på heatsinks. Kontroller også klaring til GPU.

Sammenfatning: det vigtigste at huske

• Match kortets PCIe-baner og version med dit behov og bundkortets muligheder.
• Vælg den rette type: HBA til passtrough/soft-RAID, hardware-RAID til avancerede arrays, NVMe-kort til flere M.2, USB/TB til flere/fastere eksterne porte.
• Tjek OS/driverstøtte, firmware og eventuelle bundkortkrav (bifurkation, TB-header).
• Sørg for korrekt kabling, ekstra strøm til USB ved behov, og tilstrækkelig køling.
• Planlæg med realistisk båndbredde: Ét slot sætter grænsen for, hvor meget data du kan skubbe.

Med disse punkter på plads kan du roligt vælge et controller-kort, der udvider din pc præcist dér, hvor du mangler kapacitet, hastighed eller tilslutningsmuligheder.
