Den ultimative guide til ESD-beskyttelse og værktøj

Hvis du arbejder med mikroelektronik, reparation af computere eller udvikling af printplader (PCB), har du sikkert hørt om ESD. ESD står for Electrostatic Discharge – eller elektrostatisk udladning på dansk. Det er de små, ofte usynlige gnister, der opstår, når statisk elektricitet udlader sig fra din krop til et elektronisk komponent. Selvom du ikke mærker det, kan en enkelt udladning ødelægge følsomme kredsløb permanent eller skabe "latente fejl", hvor komponenten virker nu, men fejler om to uger.

I denne kategori finder du alt det udstyr, der er nødvendigt for at skabe et sikkert arbejdsmiljø, hvor dine komponenter er beskyttet mod de usynlige fjender. Uanset om du er professionel tekniker eller seriøs hobbyist, er det vigtigt at forstå, at ESD-beskyttelse ikke bare er ét produkt, men et samlet system af værktøj og tilbehør.

Forstå de forskellige typer af ESD-beskyttelse

Når du skal vælge udstyr, er det vigtigt at vide, at beskyttelsen deles op i to hovedområder: personlig beskyttelse og arbejdspladsbeskyttelse. Her er de mest almindelige produkttyper, du vil støde på:

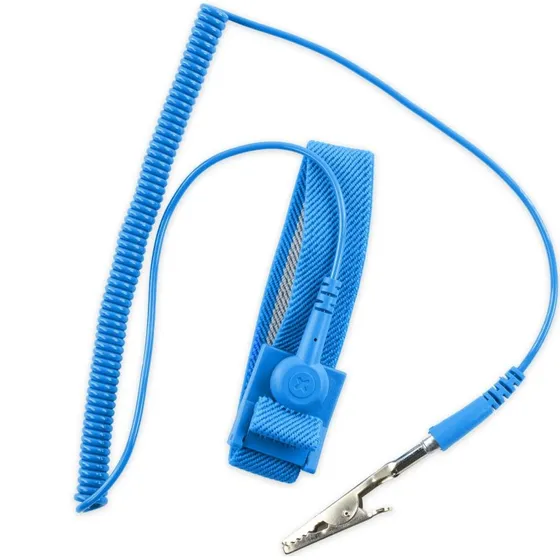

• Personlig ESD-udstyr: Dette inkluderer ESD-armbånd (wrist straps), som forbinder dig til jord, og ESD-fodmåtter eller sko, der sikrer, at du ikke opbygger statisk elektricitet via dine fødder.
• Arbejdsfladebeskyttelse: ESD-måtter og beskyttelsesduge, der lægges på dit arbejdsbord for at sikre, at komponenterne ikke ligger direkte på en isolerende overflade.
• ESD-værktøj: Skruetrækkere, pincetter og loddeudstyr, der er konstrueret med ledende materialer eller beskyttende belægninger, så værktøjet ikke selv bliver en kilde til udladning.
• Opbevaring: ESD-poser (ofte sølvfarvede eller pink) og bakker, som bruges til sikkert at transportere og opbevare komponenter, før de monteres.

Vigtige købskriterier: Hvad skal du kigge efter?

Det er fristende blot at købe det billigste armbånd eller den første pakke ESD-poser, man ser, men kvaliteten af materialerne er altafgørende. Her er de faktorer, du bør prioritere:

Resistivitet og ledningsevne: Det vigtigste parameter er, hvordan materialet leder strøm. Et ESD-armbånd skal have den rette modstand (typisk omkring 1 Megaohm) for at beskytte dig mod kraftige elektriske stød, samtidig med at det leder den statiske elektricitet væk fra dig. Hvis modstanden er for lav, risikerer du et stød; hvis den er for høj, virker beskyttelsen ikke.

Komfort vs. funktionalitet: Hvis du skal bære et ESD-armbånd i otte timer om dagen, betyder komfort meget. Kig efter elastiske materialer, der ikke strammer for hårdt, og sørg for, at kablet er fleksibelt og har en pålidelig jordforbindelse (f.eks. via en klemme eller et stik).

Certificeringer og standarder: Hold øje med, om produkterne overholder internationale standarder som f.eks. IEC 61340. Dette er din garanti for, at udstyret rent faktisk lever op til de tekniske krav, der kræves i professionelle miljøer.

Praktiske råd til din ESD-arbejdsstation

At købe det rigtige udstyr er kun første skridt; du skal også bruge det korrekt. Her er et par ekspertråd til at komme i gang:

• Skab en sammenhængende kæde: ESD-beskyttelse fungerer kun, hvis alt er forbundet til den samme jordforbindelse. Hvis du bruger et armbånd, skal din ESD-måtte også være jordet. Hvis de to systemer ikke er "synkroniserede", kan du risikere at skabe en potentialforskel, der fører til en udladning.
• Test dit udstyr regelmæssigt: Et ESD-armbånd kan miste sin effektivitet over tid, eller kablet kan knække indvendigt. Invester i en simpel ESD-tester, eller sørg for at tjekke forbindelsen jævnligt.
• Vær opmærksom på "Pink Poly": Du vil ofte se lyserøde plastikposer. Disse kaldes "antistatiske" og forhindrer, at du genererer statisk elektricitet ved at gnubbe posen. Men de beskytter *ikke* mod udefrakommende elektricitet. Til følsomme komponenter skal du altid bruge de sølvfarvede "Shielding Bags", som giver fuld beskyttelse.

Hvad du skal undgå

Pas på med at købe billigt værktøj, der markedsføres som "ESD-safe", men som blot er lavet af almindeligt plast med en let coating. Hvis coatingen slides af ved brug, mister værktøjet sin beskyttende egenskab. Det samme gælder for ESD-måtter; hvis de er for tynde eller af dårlig kvalitet, kan de miste deres ledende egenskaber efter kort tids brug på et bord.

Husk også, at ESD-beskyttelse ikke er en "set and forget"-løsning. Det kræver opmærksomhed på dit miljø, herunder luftfugtighed (meget tør luft øger risikoen for statisk elektricitet) og renlighed af dine overflader.

Opsummering af dine vigtigste fokuspunkter

Når du navigerer gennem udvalget af ESD-beskyttelse og værktøj, bør du fokusere på følgende:

• Systemtænkning: Køb udstyr, der kan arbejde sammen (armbånd, måtter og jordforbindelse).
• Kvalitet frem for pris: Vælg certificerede materialer med korrekt modstand (resistivitet).
• Beskyttelsesniveau: Brug antistatiske poser til generel opbevaring, men skærmede (sølvfarvede) poser til følsom elektronik.
• Vedligeholdelse: Test dit udstyr løbende for at sikre, at forbindelsen til jord stadig er intakt.
