Købsguide til fiberoptiske kabler

Fiberoptiske kabler er rygraden i moderne netværk – fra FTTH-løsninger i hjemmet til højhastighedsforbindelser i kontorer og datacentre. I modsætning til kobberkabler overfører fiber lys, hvilket giver højere hastigheder, længere rækkevidde og bedre immunitet mod elektromagnetisk støj. I denne guide får du et overblik over typer, standarder og praktiske valg, så du nemt kan matche dit behov med det rigtige fiberkabel.

Singlemode vs. multimode – vælg den rigtige fibertype

Det første valg handler om singlemode (OS2) eller multimode (OM-klasser). Singlemode (9/125 µm) er typisk gul og bruges til lange afstande og højeste kapacitet – perfekt til backbone, længere runs mellem bygninger eller når du vil være fremtidssikret til 25/100G og opefter. Multimode (50/125 µm) er ideel på kortere stræk, f.eks. i rack til rack, kontorer og serverrum.

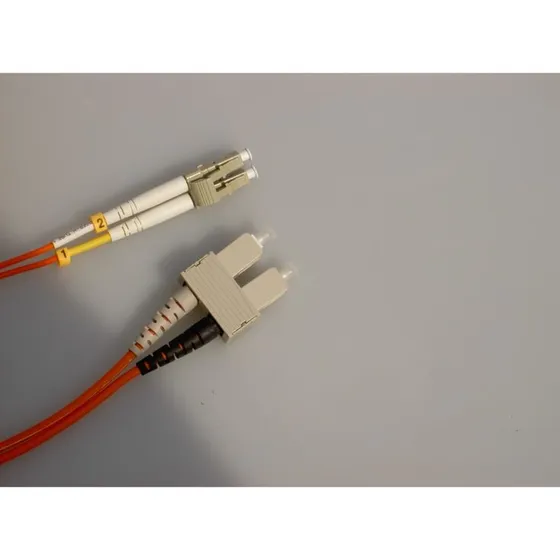

• OM1/OM2: Ældre standarder (ofte orange). Begrænset til lave hastigheder og korte stræk – undgå til nye installationer.

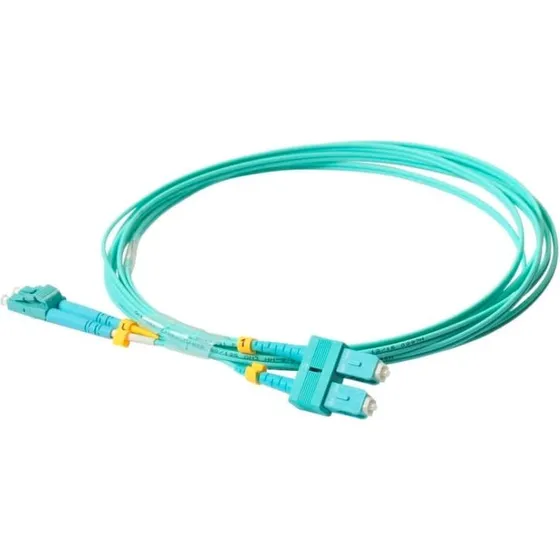

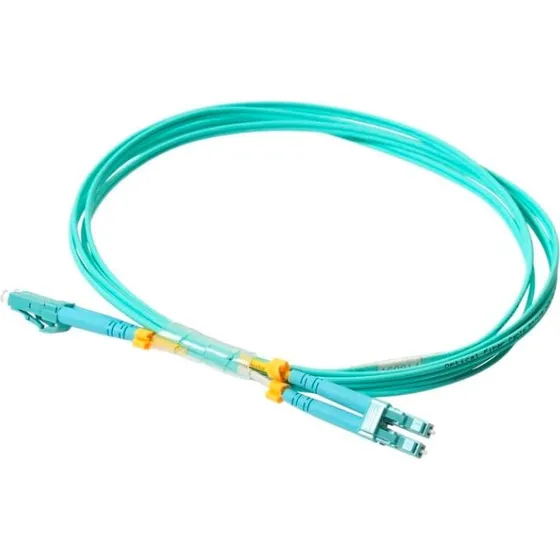

• OM3: Aqua. 10G op til ca. 300 m; 40/100G (SR4) op til ca. 100 m.

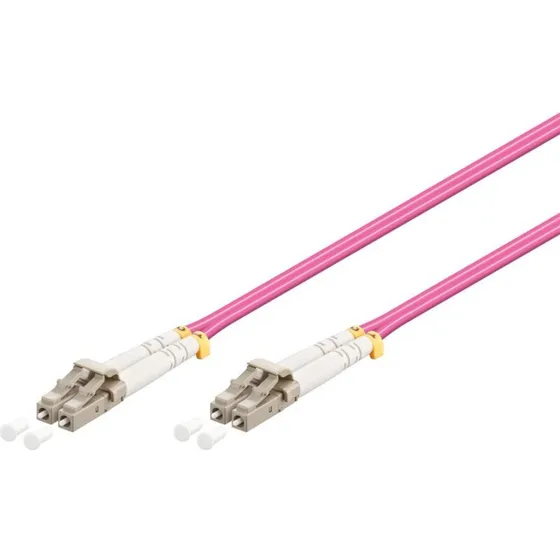

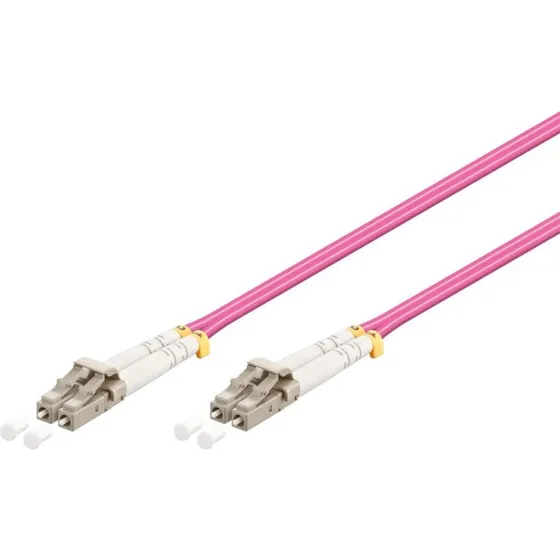

• OM4: Aqua/violet. 10G op til ca. 400 m; 40/100G op til ca. 150 m.
• OM5: Limegrøn. Optimeret til SWDM – niche i dag; relevant ved farvemultipleksning på multimode.

Skal du forbinde ISP’s fiberboks eller køre længere stræk, vælg singlemode OS2. Til korte patchforbindelser i rack er OM3/OM4 ofte det bedste kompromis mellem pris og ydeevne.

Stiktyper og polering – undgå forkerte kombinationer

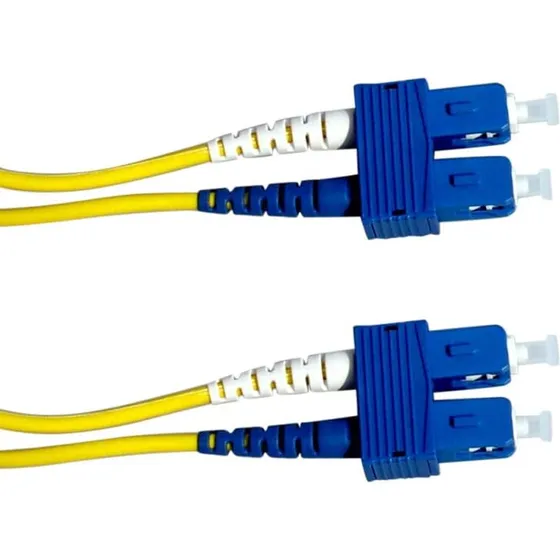

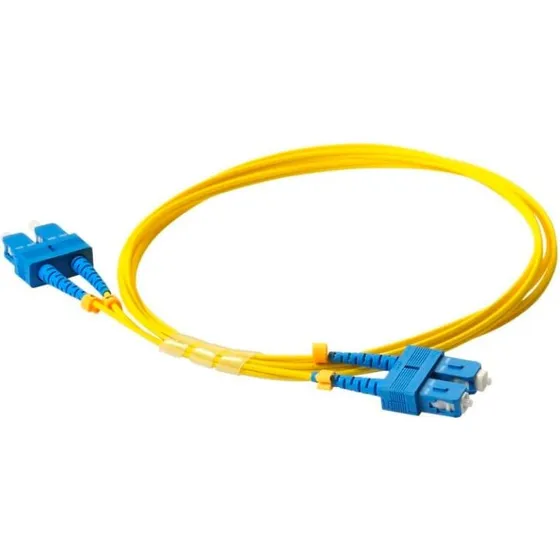

De mest almindelige stik er LC (små, kompakte) og SC (større push-pull). ST ses sjældent i nye installationer. MPO/MTP bruges til højdensitets trunk-kabler (12/24+ fibre) til 40/100/400G.

• Simplex vs. duplex: De fleste Ethernet-transceivere bruger duplex (to fibre, send/modtag). Vælg A–B (crossed) duplex patchkabler til switch/optisk port.

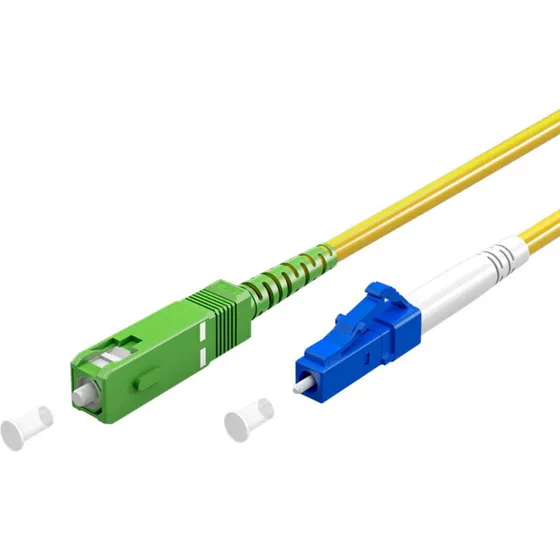

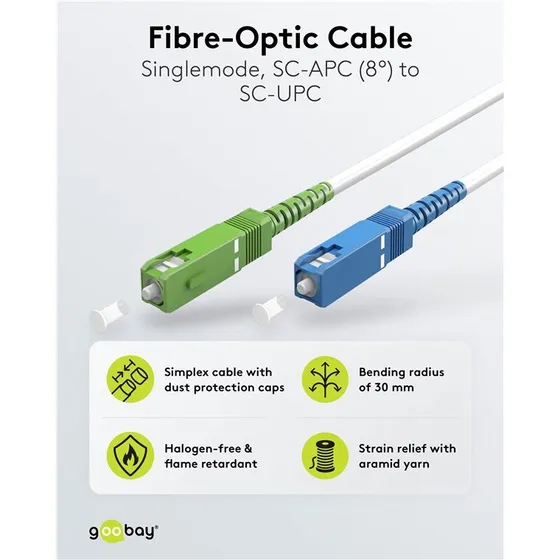

• Polering: UPC (blå) og APC (grøn, 8° vinkel). Bland aldrig UPC og APC – return loss og performance lider. FTTH vægudtag er ofte SC/APC (grøn), mens netværksudstyr typisk er LC/UPC.
• MPO/MTP: Vær opmærksom på “pinned/unpinned” (han/hun) og polarisering (Type A/B/C) for korrekt fiber-mapping.

Hastigheder, standarder og transceivere

Match altid kabeltype med transceiver-standard:

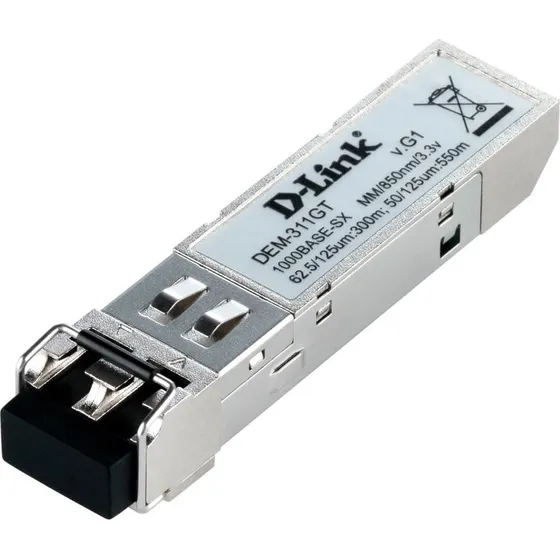

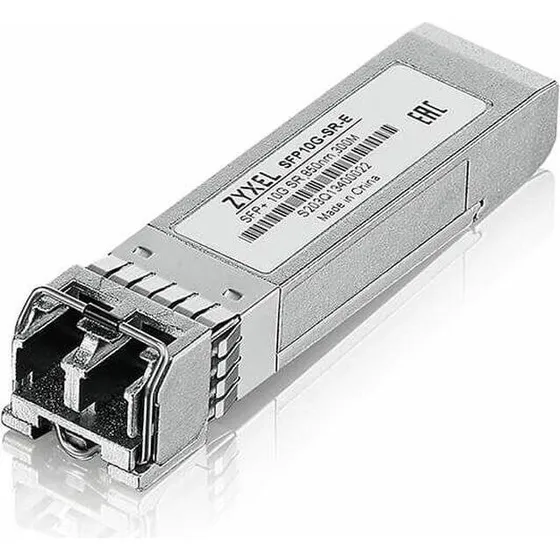

• 1/10/25GBASE-SR: 850 nm multimode (LC). Brug OM3/OM4.

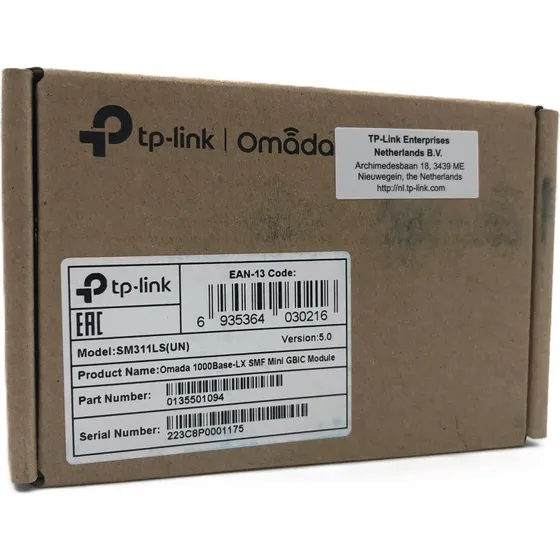

• 10/25GBASE-LR: 1310 nm singlemode (LC). Brug OS2.
• 40/100GBASE-SR4: Multimode via MPO/MTP (4 x parallel). Kræver OM3/OM4 og korrekt trunk/breakout.
• GPON/XGS-PON: Singlemode; ofte SC/APC i kundesiden. Følg ISP’s stiktype.

Er du i tvivl, læs transceiverens specifikation (SR, LR, ER, DR, FR) og vælg kabel derefter.

Kabelkonstruktion, jakke og miljø

Vælg jakke efter installationsmiljø:

• Indendørs: LSZH (lav røg/halogenfri) er ofte et krav i offentlige bygninger. I EU er CPR-klassificering (Eca–B2ca) relevant i faste installationer.
• Riser/Plenum (OFNR/OFNP): Bruges i skakte/ventilationsrum (mere udbredt i USA, men dukker op i specifikationer).
• Udendørs: UV-resistent, gel-fyldt eller stålarmeret til jord/kanal. Vælg armoured, hvis der er risiko for gnavere eller tryk.
• Bend-insensitive fiber: G.657A1/A2 tåler mindre bøjningsradius end G.652D – praktisk i tætte racks og vægskabe.

Tab, kvalitet og certificering

Optisk tab (insertion loss) pr. stik er typisk 0,2–0,4 dB; stikløsninger med lavt tab (≤0,2 dB) er bedre til 40/100G. Return loss er vigtigst for APC (bedre refleksionsegenskaber). Se efter testcertifikat (endface-inspektion og målt tab), især på MPO trunk-kabler. En billig patchledning kan fungere fint til hjemmet; i datacenterdrift betaler selekterede lavtabsløsninger sig i stabilitet.

Længde, håndtering og installation

• Mål rigtigt: Læg 10–20 % slack til for patching og kabelstyring, men undgå stramme loops.
• Bøjningsradius: Som tommelfingerregel 10x kabeldiameter (statisk), 20x (dynamisk). Bend-insensitive kan gå lavere – følg databladet.
• Fastgørelse: Brug velcro, ikke stramme strips. Overbelast ikke trækaflastningen.
• Rengøring: Hold støvhætter på. Brug cleaning pen eller kassette før tilslutning – en snavset ferrule er den hyppigste fejlårsag.
• Test: En VFL (synligt rødt lys) finder brud og forkert polarisering. Til målinger af tab kræves OPM/OLS eller OTDR på længere stræk.

Scenarier og konkrete anbefalinger

• FTTH/ISP-boks til router/ONT: SC/APC til SC/APC eller SC/APC til LC/APC (afhængigt af udstyr). Singlemode OS2, kort patchledning (1–3 m), LSZH.

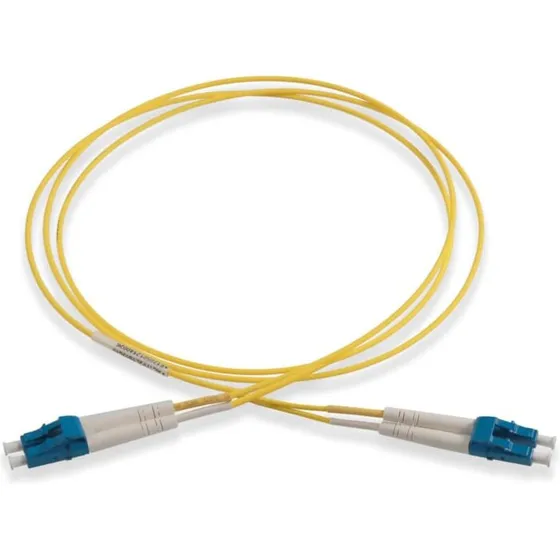

• Kontor/rack-til-rack 10G: LC-LC OM4 duplex A–B, længde 1–10 m. Vælg bend-insensitive for tæt kabelstyring.
• Datacenter 40/100G: MPO/MTP OM4 trunk med dokumenteret polarisering og lavt tab; brug breakout-kabler til LC-portgrupper.

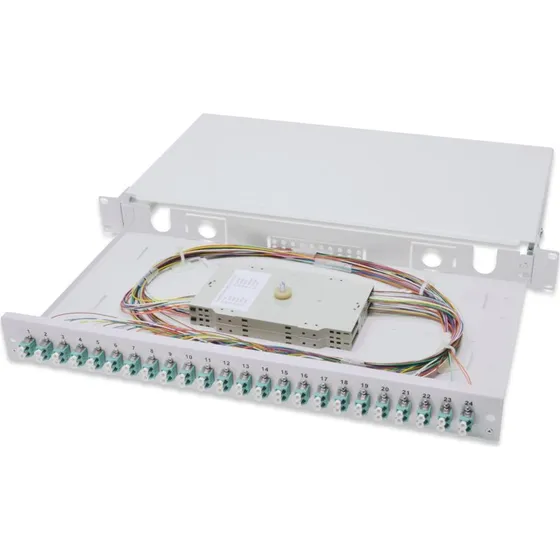

• Udendørs mellem bygninger: Singlemode OS2 udendørs/armoured; terminer i patchpanel og brug korte indendørs patchledninger.

Sammenfatning – det vigtigste at huske

• Vælg fibertype efter afstand og hastighed: OS2 til lange/future-proof, OM3/OM4 til korte højhastighedsforbindelser.
• Match stik og polering: LC/SC efter udstyr, og bland aldrig APC med UPC.
• Afstem kabel med transceiver-standard (SR/LR osv.).
• Vælg korrekt jakke til miljøet (LSZH/udendørs/armoured) og gerne bend-insensitive fiber.
• Planlæg længde, hold bøjningsradius, og rengør altid stik før brug.
• Til kritiske links: vælg lavt tab og dokumenterede kabler, især ved MPO.
