DC strømkabler – sådan vælger du rigtigt første gang

DC strømkabler bruges til at føre jævnspænding fra en strømforsyning til dit udstyr. I kategorien Elektronik > Elektronisk tilbehør > Kabler og adaptere > Strømkabler > DC strømkabler finder du alt fra simple forlængerled til specialkabler med bestemte stik og dimensioner. Som udgangspunkt handler det om at matche spænding, strøm, stiktype og polaritet – og samtidig sikre, at kablet er dimensioneret korrekt, så du undgår varme, støj og spændingsfald.

Hvad bruges DC strømkabler til?

DC-kabler forsyner typisk udstyr som routere, overvågningskameraer, LED-strips, effektpedaler til guitar, småcomputere (fx Raspberry Pi), eksterne harddiske, skærme med ekstern PSU og diverse hobbyprojekter. De fleste forbrugere støder på standard “barrel”-stik (koaksiale DC-stik), men USB-C PD til DC er også blevet udbredt, især til bærbare og mobil strømforsyning i felten.

Vigtige købskriterier

• Spænding og polaritet: Match enhedens krav (fx 5V, 9V, 12V, 19V, 24V). Tjek polaritetsmærket: de fleste forbrugerenheder er center-positiv, pedalboards typisk center-negativ 9V. Vælg kabel/adapter der passer – forkert polaritet kan ødelægge udstyret.
• Strøm (A): Kablet skal mindst tåle den strøm, enheden trækker. Jo højere strøm, desto tykkere leder (lavere AWG-tal) og gerne kortere kabel.
• Stiktype og mål: DC “barrel” angives som yderdiameter x inderdiameter, fx 5,5 x 2,1 mm (5521) eller 5,5 x 2,5 mm (5525). Et miskmatch kan give løs kontakt og varme.
• Længde og spændingsfald: Længere kabler giver spændingsfald. Hold kabler korte, eller gå et trin tykkere i leder.
• Miljø og brug: Skal kablet bruges udendørs eller i bil? Kig efter robust kappe, evt. IP-klassificering og sikring i 12V-stik.

Stik og varianter du vil møde

• Koaksiale DC-stik: Mest udbredt. Almindelige størrelser er 5,5 x 2,1 mm (CCTV, LED) og 5,5 x 2,5 mm (ældre udstyr). Mindre: 3,5 x 1,35 mm og 4,0 x 1,7 mm (små adaptere).
• Vinklede vs. lige stik: Vinklede stik aflaster ved væg og trange opsætninger; lige stik er fleksible ved bordplacering.
• USB-C PD til DC: Kabler med indbygget PD-trigger kan forhandle 9/12/15/20V fra en USB-C oplader og levere det på et DC-stik. Kræver at din USB-C kilde understøtter ønsket spændingsprofil.

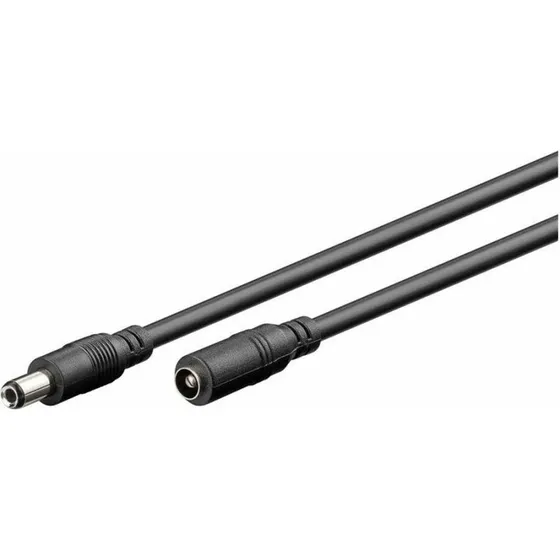

• Forlænger- og forlængerkabler: Han–hun DC for at øge rækkevidden. Vurder spændingsfaldet ved lange længder.
• Splittere og fordelere: 1-til-2 eller 1-til-8 til LED/pedaler. Sørg for, at strømforsyningen kan levere summen af alle tilsluttede enheder.
• Skrueterminal til DC-stik: Praktisk i prototyper og DIY; gør det let at vende polaritet eller terminere uden lodning.

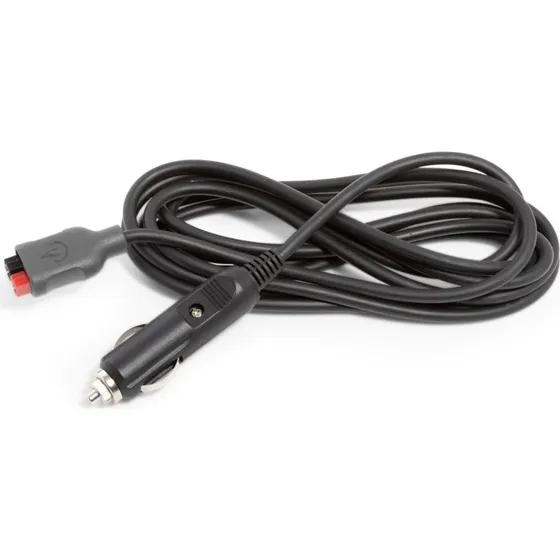

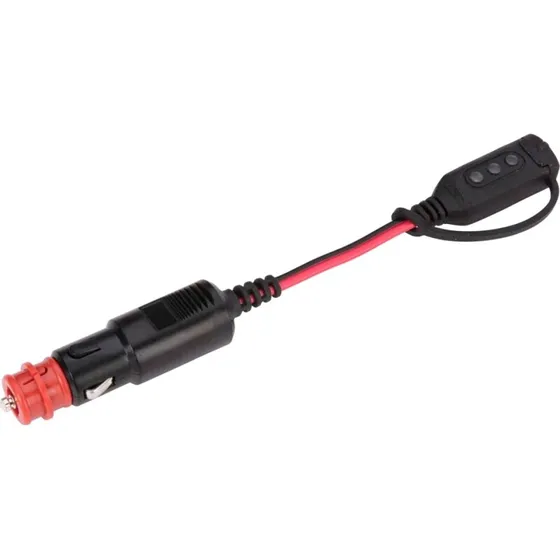

• 12V cigartænder til DC: Til bilbrug, ofte med indbygget sikring i spidsen.

Lederstørrelse, AWG og spændingsfald

Ledningstykkelse er afgørende for ydelsen. Tykkere ledere (lavere AWG-tal) har lavere modstand og mindre spændingsfald. Som tommelfingerregel bør du sigte efter under 5% spændingsfald.

Eksempel: 12V, 2A over 5 m med AWG24 (ca. 0,025 Ω/m per leder). Den samlede længde er frem + retur, altså 10 m. Modstand ~ 0,25 Ω. Fald = I x R = 2A x 0,25 Ω = 0,5V (ca. 4,2%). Det er acceptabelt for meget udstyr, men ved længere længder eller højere strøm bør du gå op i ledertykkelse, fx AWG22 eller AWG20.

Tip: Vælg rene kobberledere frem for CCA (aluminium med kobbercoating) for lavere modstand og bedre holdbarhed. Silikonekabler er bløde og fleksible ved lave temperaturer, mens PVC er mere almindeligt og billigere.

Kompatibilitet og sikkerhed

• Polaritetskontrol: Brug multimeter eller tjek symbolet på adapteren. En center-positiv enhed kræver center-positivt kabel/adapter.
• Stikdimensioner: 5,5 x 2,1 og 5,5 x 2,5 ligner hinanden. Et 2,5 mm stik i en 2,1 mm bøsning kan give dårlig kontakt. Brug rigtige mål eller en kvalitetsovergang.
• Strømkapacitet: Overskrid ikke kabel- eller splitterens max strøm. Varmeknuder ved stik er tegn på overbelastning eller løs forbindelse.
• USB-C PD: Sikr at opladeren kan levere den nødvendige profil (fx 20V/3A). Uden korrekt forhandling falder nogle kabler tilbage til 5V, hvilket kan være utilstrækkeligt.
• Splitning og backfeed: Parallelforsyning af flere enheder via Y-splitter er OK, men undgå at koble to forskellige strømforsyninger sammen uden diode-OR eller fordelingsboks med beskyttelse.
• Sikringer og beskyttelse: Til bil/12V bør du vælge kabler med indbygget sikring. Til følsomt audio-udstyr kan ferritkerner på kablet dæmpe støj.

Praktiske råd fra felten

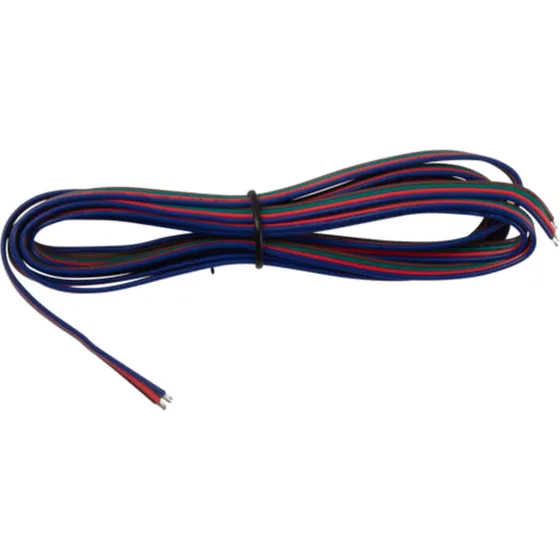

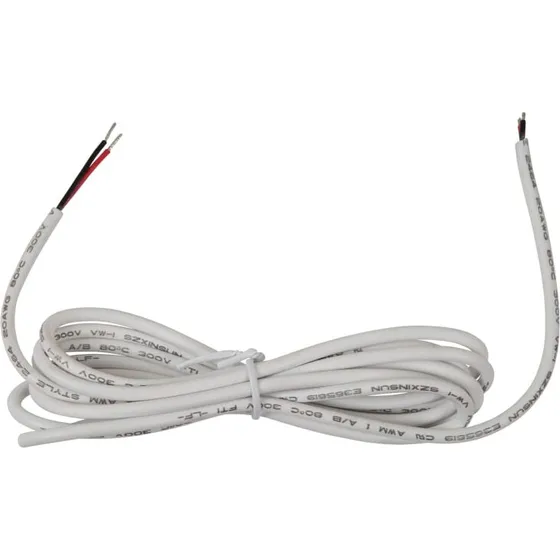

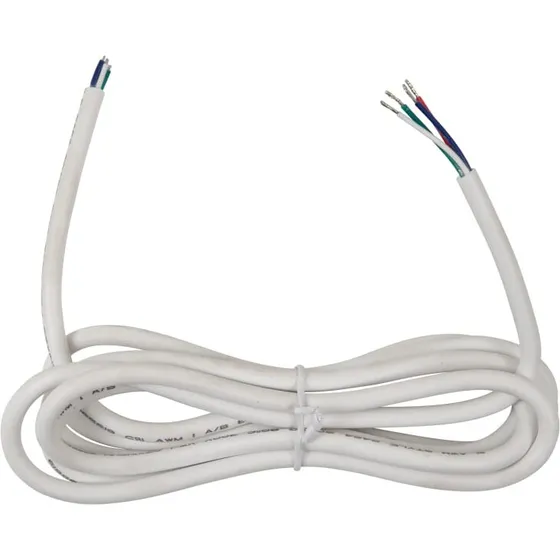

• LED-strips: 12V/24V trækker ofte høj strøm. Brug korte, tykke kabler og fordel indmating flere steder for at undgå farveforskydning.
• Guitarpedaler: Standard er 9V, 5,5 x 2,1 mm center-negativ. Vælg isolerede udgange eller splittere dimensioneret til den samlede strøm.
• Netværks- og CCTV-udstyr: 12V, 5,5 x 2,1 mm center-positiv er typisk. Overvej låsbar DC eller stik med god trækaflastning i installationer, der ikke må afbrydes.
• Maker/DIY: Skrueterminal-adaptere sparer tid ved prototyper og gør det nemt at skifte polaritet uden at lodde.

Kvalitet, certificering og holdbarhed

Kig efter solide støbte stik med trækaflastning, rene kobberledere og ensartet pasform. Certificeringer som CE, RoHS og UL-flammetest (fx VW-1) er gode indikatorer for, at materialer og sikkerhed er i orden. Til udendørs brug er UV-resistent kappe og eventuel IP-klassificering relevante.

Sammenfatning – vigtigste pointer

• Match spænding, polaritet og stikmål præcist til din enhed.
• Vælg passende ledertykkelse (AWG) og hold længden nede for at minimere spændingsfald.
• Dimensionér efter strømforbrug – især ved splittere og lange træk.
• Vær opmærksom på miljøet: udendørs kræver robust kappe og evt. sikring.
• Overvej USB-C PD til DC, hvis du vil genbruge en kraftig USB-C oplader – men tjek spændingsprofilen.
• Prioritér kvalitetsmaterialer og god trækaflastning for driftssikkerhed på sigt.
